| 手順 |
作 業 内 容 |
作業ウインドウ |
| １ |
アイソメを作成する平面図を複写してアイソメ用に用意します。
（アイソメ作成作業によって平面図が変形します。必ず複写し用意して下さい。） |
平面図 |
| ２ |
用意した平面図を１３５°で断面を切ります。
（基準角設定で角度を１３５°に設定してから断面を切ってください。） |
平面図 |
| ３ |
表示された１３５度で切られた断面図を移動（回転２）で４５度回転させます。
すると平面図もリンクしていますので変形します。 |
断面図 |
| ４ |
断面図を保存せず閉じます。 |
断面図 |
| ５ |
変形したアイソメ用の平面図を今度は４５°で断面を切ります。 |
平面図 |
| ６ |

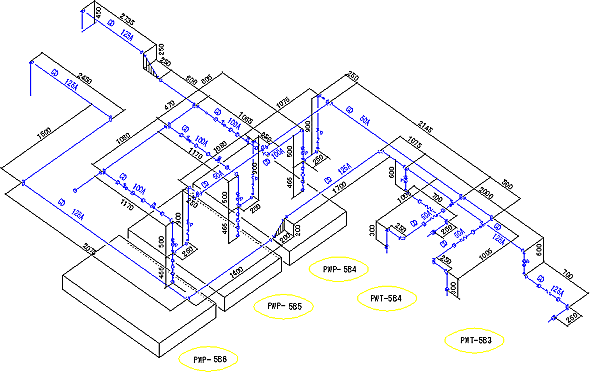

そこで表示された断面がアイソメ図になります。平面図に複写します。 |
断面図 |
| ７ |
寸法記入や必要な処理を施して完成させます。 |
平面図 |
